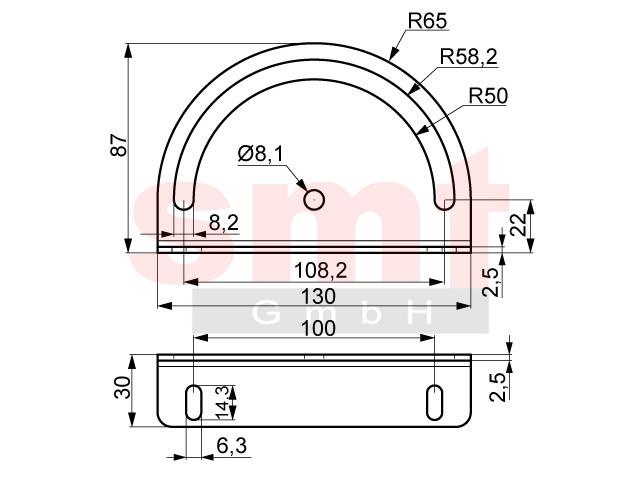

Drehwinkel 10 130

Hinweis

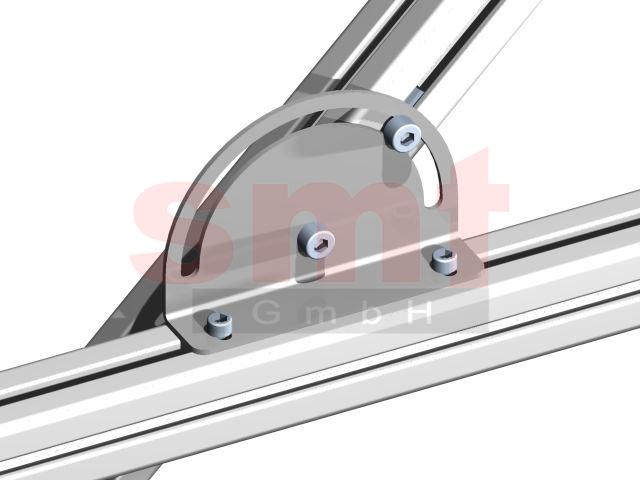

Drehwinkel 130 für Profile im Raster 40/45/50 werden zur Verbindung zweier Profile verwendet, die an ihren Seitenflächen anliegen und unter einem beliebigen Winkel zueinander stehen. Zur Befestigung werden je 2 Schrauben S208SIK616 und S210HM6 sowie je 2 Schrauben S208SIK816 und S210HM8 benötigt. Im Schwenkbereich kann beispielsweise auch ein Klemmhebel mit Gewinde M8 verwendet werden

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,129 Kg

Artikel
Bezeichnung: Drehwinkel 10 130
Artikelnummer: S210DW130
Kompatibilität: B-Typ
