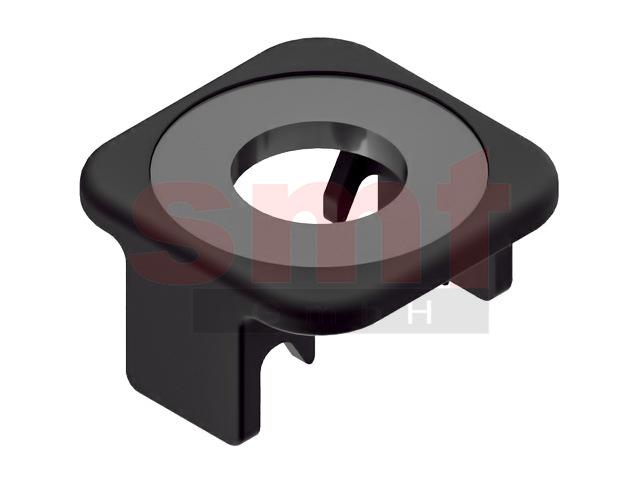

Zentrierplatte 8K für Flächenelemente

Hinweis
Die Zentrierplatte 8K aus PA dient zur stabilen 90°-Verbindung zweier Profilabschnitte mit hoher Belastung und wird speziell bei der Montage von Flächenelementen eingesetzt. Im Querprofil muss für die Verbindungsschraube ein Innengewinde sowie im zweiten Profil eine Montagebohrung 7mm eingebracht werden, somit der Innensechskantschlüssel durchgesteckt und in den Innensechskant des Schraubenkopf greifen kann. Bohrungen am zweiten Profil sind daher exakt anzubringen. Unter der Artikelnummer S208ZPKS inclusive passender Schraube als Satz erhältlich

Technische Daten
Werkstoff: PA, St verzinkt
Gewicht: 0,001 Kg

Artikel
Bezeichnung: Zentrierplatte 8K für Flächenelemente
Artikelnummer: S208ZPK
