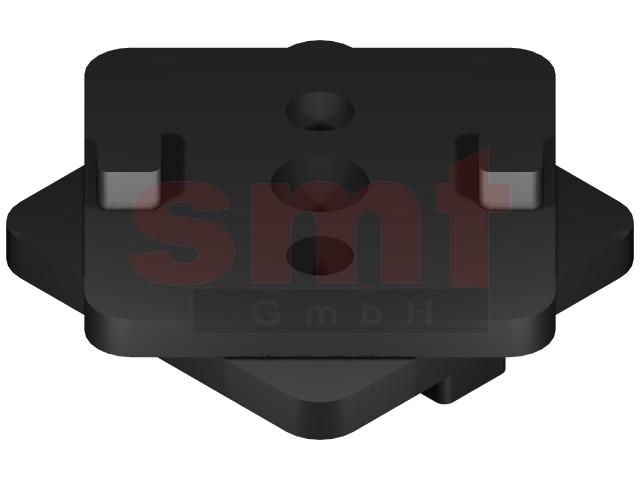

Positions Verbindungssatz 8

Hinweis

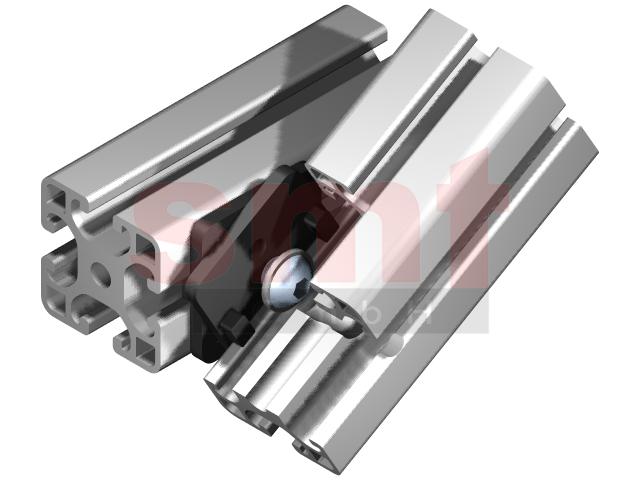

Der Positionsverbindungssatz dient zur verstellbaren Winkelverbindung zweier Profile. Der Kreuzwinkel kann in 5° Schritten gewählt werden. Durch die Verzahnung der beiden Einzelteile wird die Winkellage gesichert. Die zulässige Höchstbelastung liegt bei max. 20 Nm. Ab einer Belastung von 10 Nm müssen die beiden Hälften verstiftet werden. Verbaubar mit allen Profilen der Baureihe 8 im Raster 40

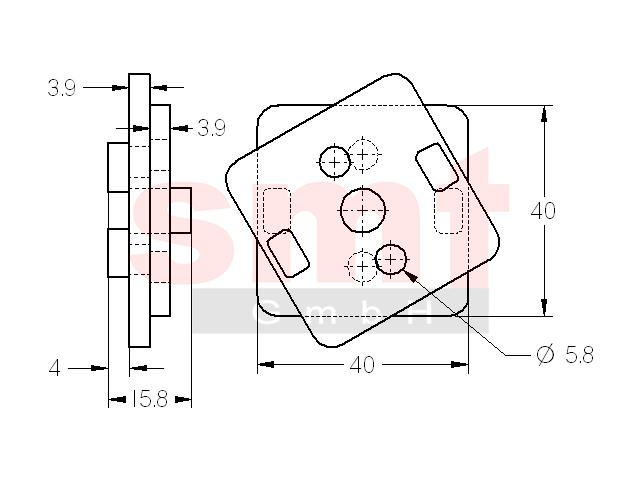

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,071 Kg

Artikel
Bezeichnung: Positions Verbindungssatz 8
Artikelnummer: S208PVS
