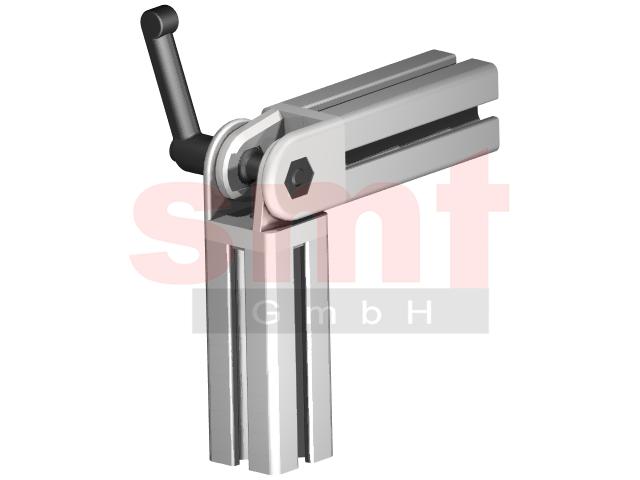

Gelenk 6 30x30 mit Klemmhebel

Hinweis

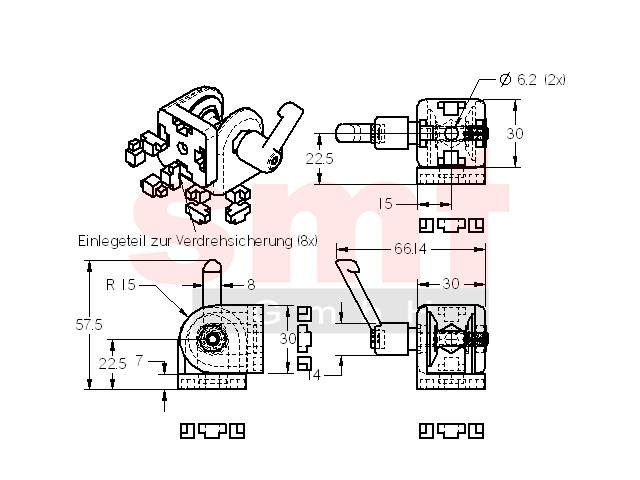

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 2x Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: 2x Halbrundschr. M6x12 (S208HS612) + 2x Nutenstein 6 ohne Steg M6 (S206NSOS6). Verbaubar mit allen Profilen der Baureihe 6 im Raster 30

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,170 Kg

Artikel
Bezeichnung: Gelenk 6 30x30 mit Klemmhebel
Artikelnummer: S206GMK30
Download
Datenblatt
Barcode
