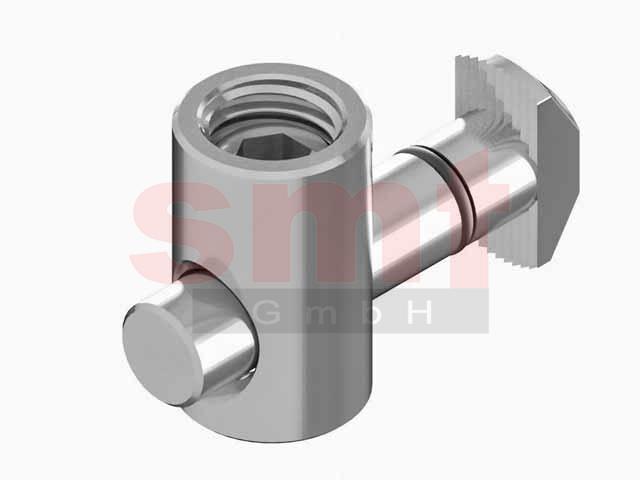

Schnellspannverbinder 10 0°

Hinweis

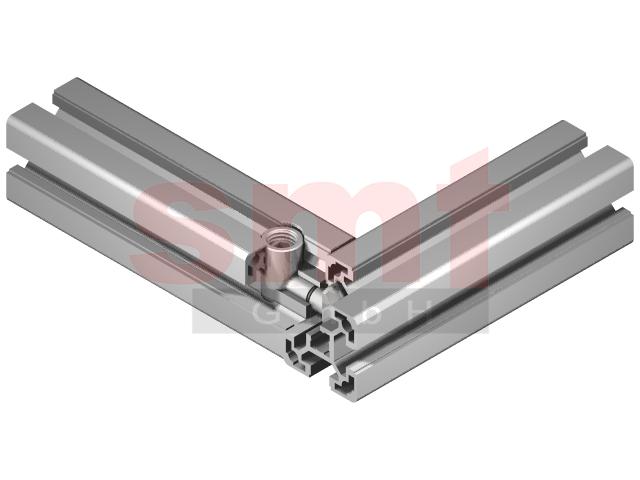

Der Schnellspanner 10 0° dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 22,5mm zuerst eine Bohrung im Durchmesser von 17mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S210SSV90 ist der Hammer des Bolzen zur Kerbe um 90° gedreht

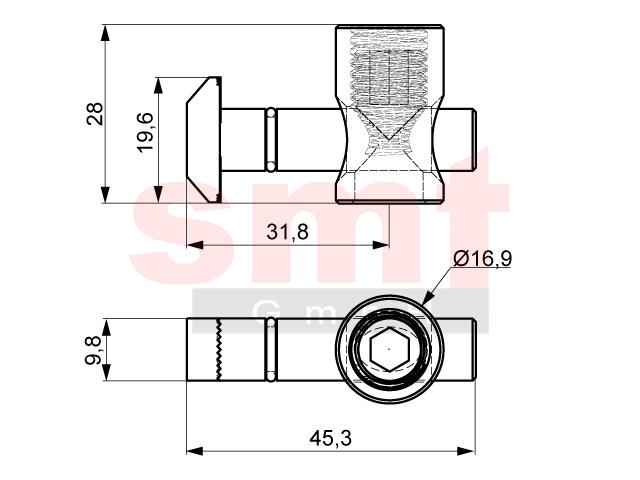

Technische Daten
Werkstoff: ST verzinkt
Gewicht: 0,0545 Kg

Artikel
Bezeichnung: Schnellspannverbinder 10 0°
Artikelnummer: S210SSV
Kompatibilität: B-Typ
