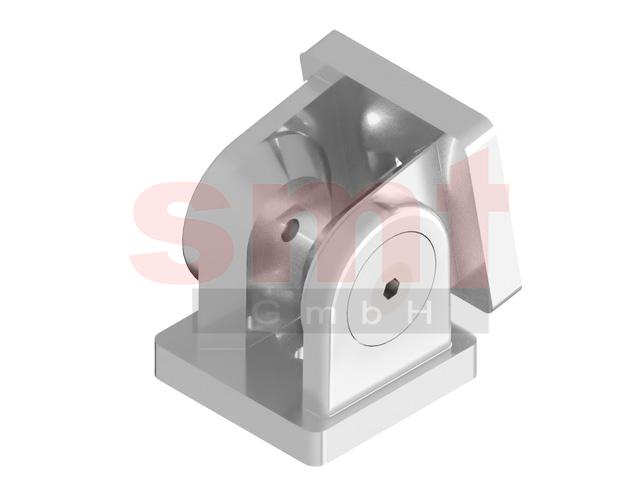

Gelenk 10 45x45

Hinweis

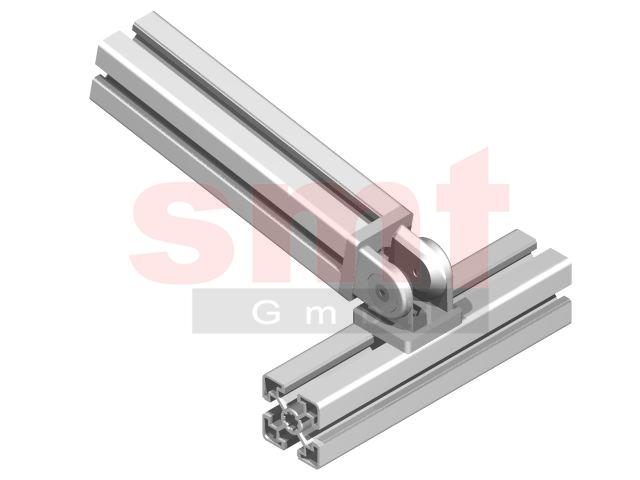

Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Stirnseitige Anbindung:Reduzierhülse selbstformend S210RH816, Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Hammermutter 10 M8. Verbaubar mit allen Profilen der Baureihe 10, Raster 45

Technische Daten
Werkstoff: ZN beschichtet
Gewicht: 0,336 Kg

Artikel
Bezeichnung: Gelenk 10 45x45
Artikelnummer: S210G45
Kompatibilität: B-Typ
